ZS1(2,4)系列
來源：瀘州長江液壓件二廠有限公司
發布時間：2017-05-25 16:03:33
|
ZS系列多路換向閥是一種以手動換向閥為主體的組合閥。它主要用于工程機械、礦山機械、起重運輸機械和其他機械液壓系統，用以改變液流方向，實現多個執行機構的集中控制。 |
|
|
ZS2系列多路換向閥是在ZS1系列基礎上改進設計的，除具有ZS1系列工作壓力高，結構緊湊，溢流閥性能好，無外漏等優點外，各項技術指標均有進一步提高。ZS2的油路形式、滑閥機能及定復位方式均與ZS1相同。為減小體積尺寸，ZS2系列多路換向閥取消了安裝角鐵，利用進、回油閥體上的三個底腳直接安裝。 |
|
|
ZS4系列多路換向閥也是在ZS系列基礎上改進設計的。主要是對ZS系列多路閥外形進行了流線設計，使閥體外形尺寸減小，閥體重量減輕，其安裝連接尺寸、油路形式、滑閥機能、定復位方式均與ZS1（2）系列多路閥相同。 |
|

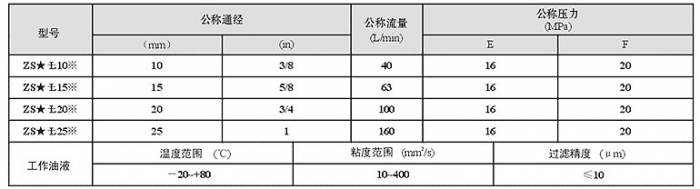

性能參數
注： 油液最高污染等級：按GB/T14039之19/16。
★表示1、2、4 ※表示壓力等級。

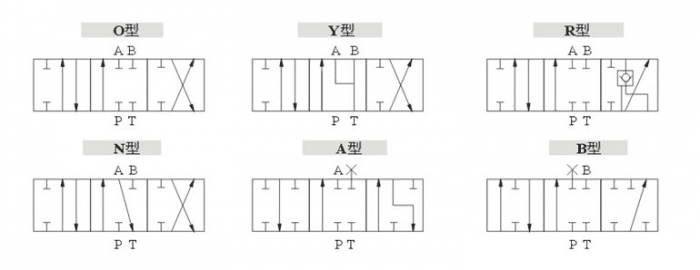

機能符號

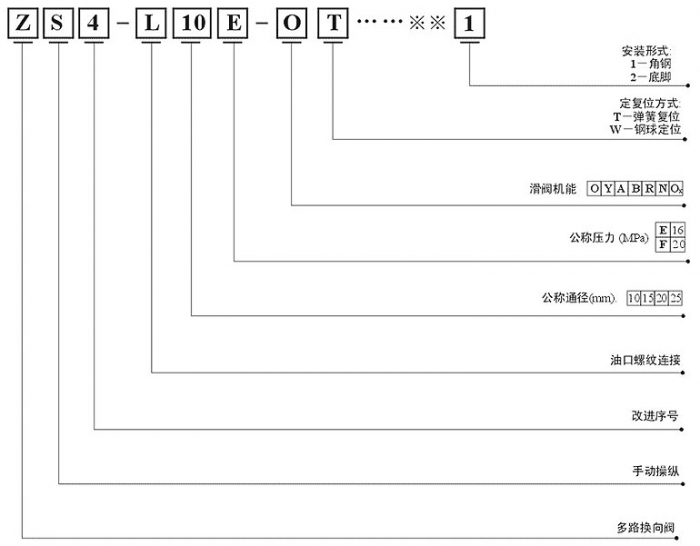

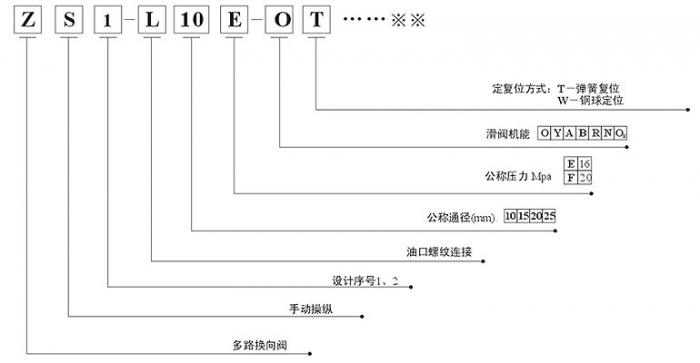

型號說明
型號舉例

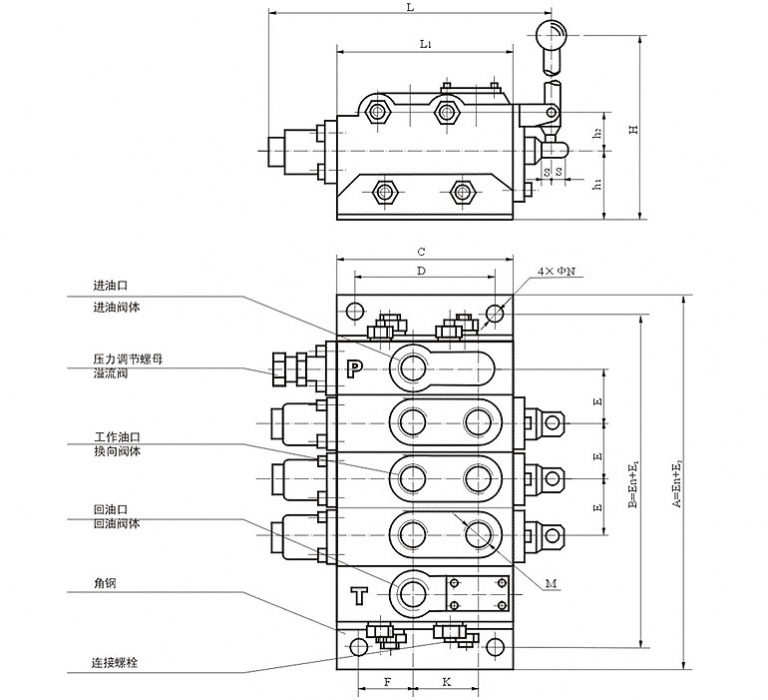

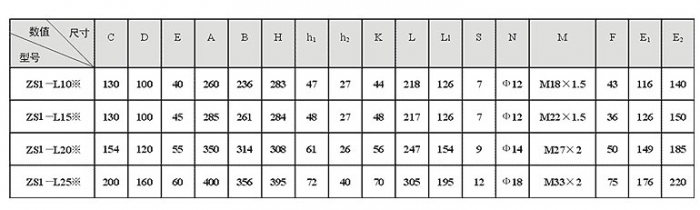

ZS1外形安裝連接尺寸
注：n表示多路換向閥連數片

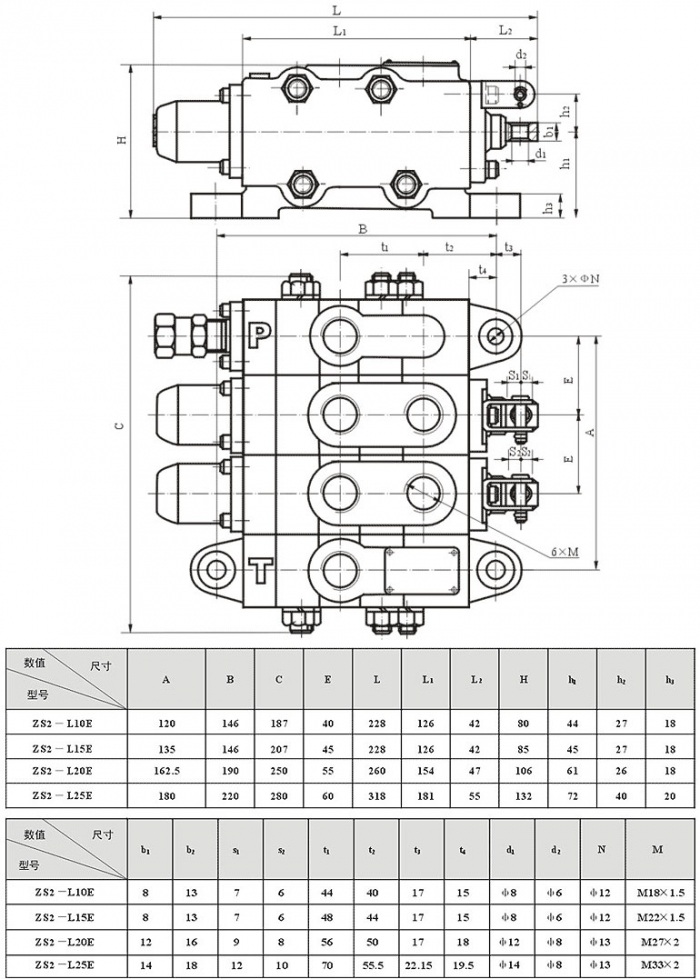

ZS2 外形安裝連接尺寸

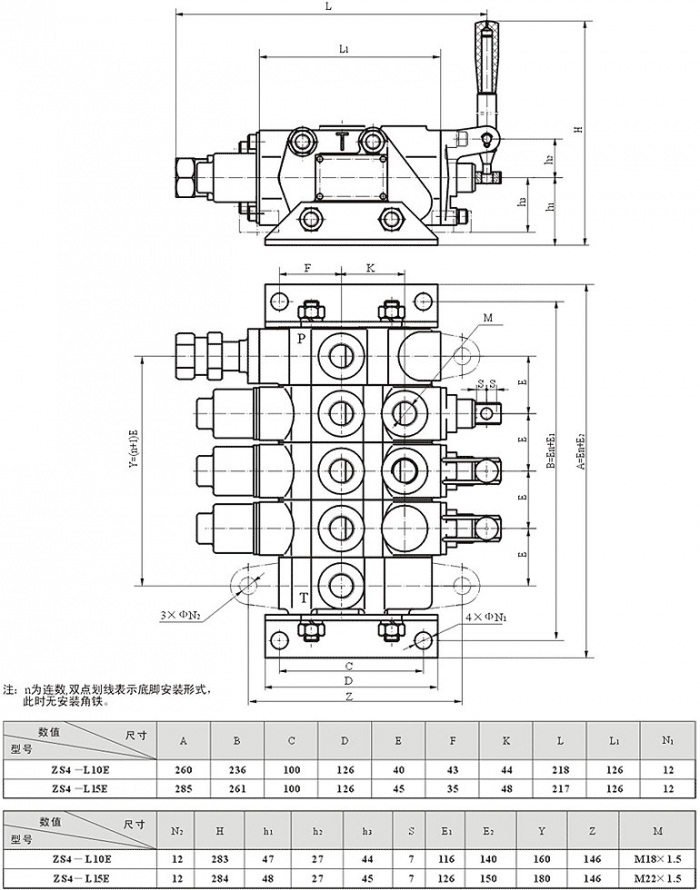

ZS4外形安裝連接尺寸
