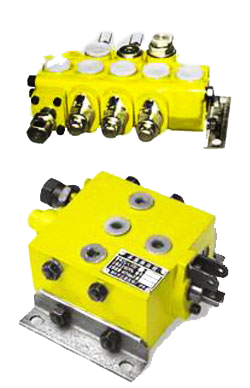

用途與特征 ZS3系列多路換向閥是一種以手動換向閥為主體的組合閥，它主要用于工程機械、礦山機械、起重運輸機械和其他機械液壓系統，用以改變液流方向，實現多個執行機構的集中控制。 ZS3系列多路換向閥在原ZS系列換向閥的基礎上進行了改進設計，不但繼承了ZS系列多路閥的各種優點還具有良好的調速性能，即工作滑閥在節流段內移動時，工作流量會隨滑閥移動而逐漸增大或減小，因此，主機執行機構在不同的工作狀態下，其對應的工作速度可通過操縱多路閥滑閥來調節，特別是在啟動或停止工作狀態時，工作速度逐漸增大或減小，從而克服沖擊現象，使啟動停止平穩可靠。 ZS3的油路形式、滑閥機能及定復位方式、外形安裝連接尺寸均與ZS系列相同。 |
|

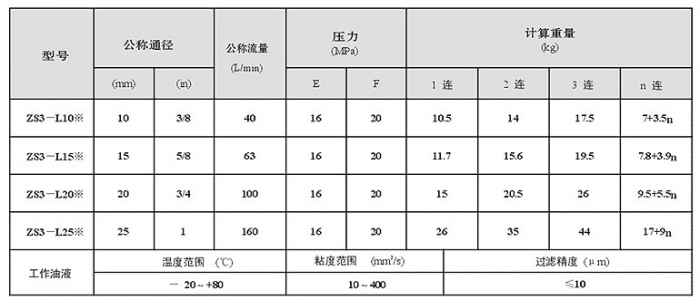

主要參數
注：油液最高污染等級：按GB/T14039之19/16。

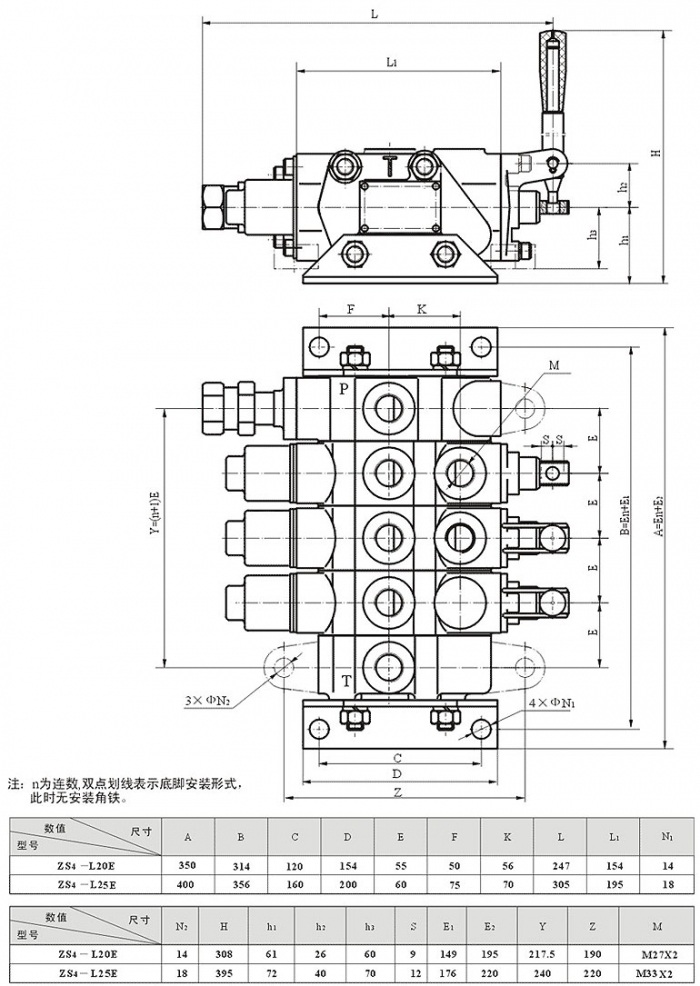

ZS4外形安裝連接尺寸

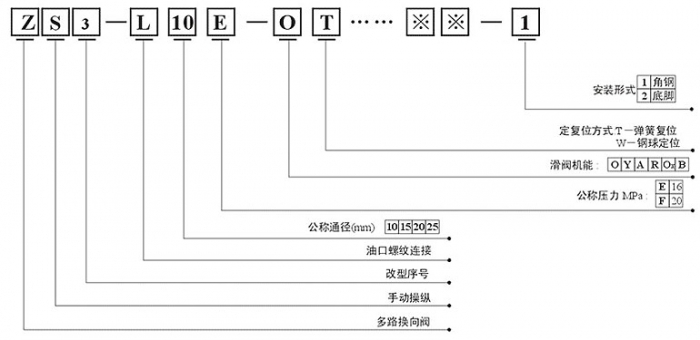

型號說明

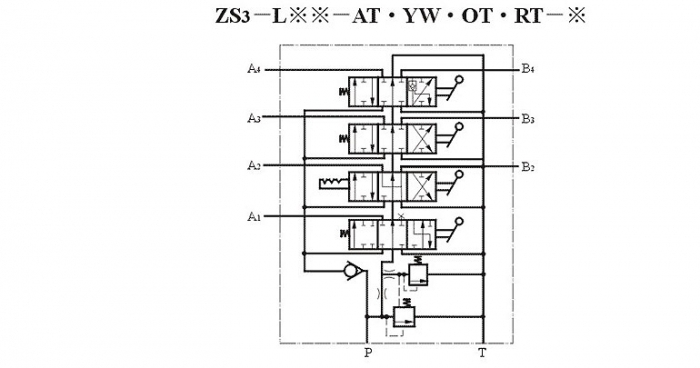

型號舉例

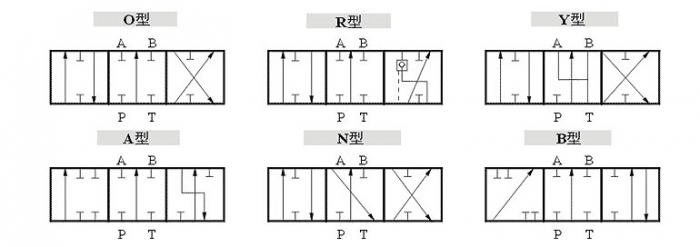

機能稱號

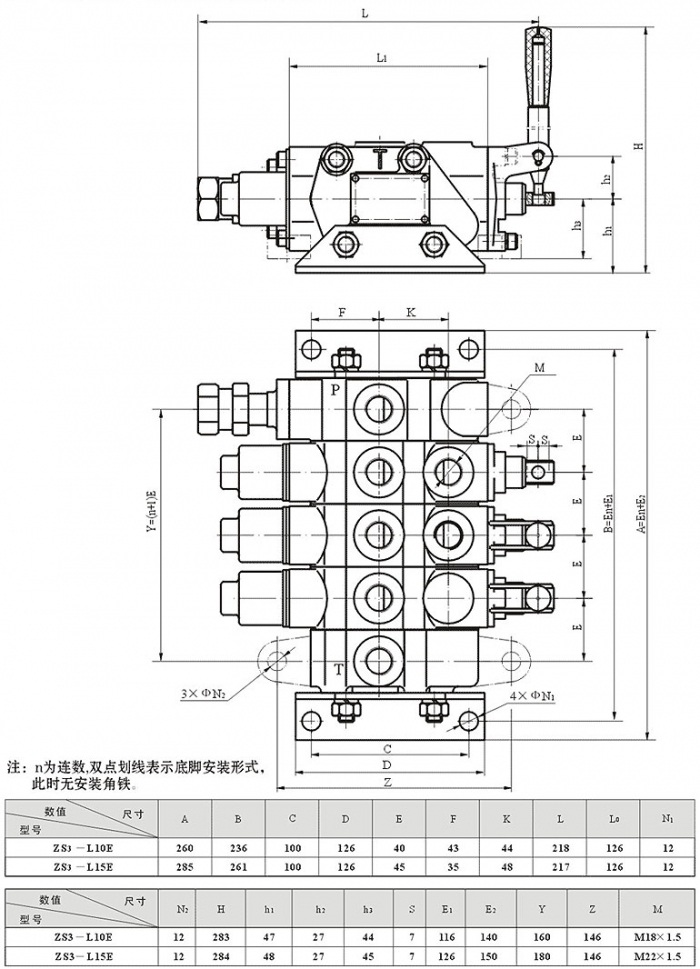

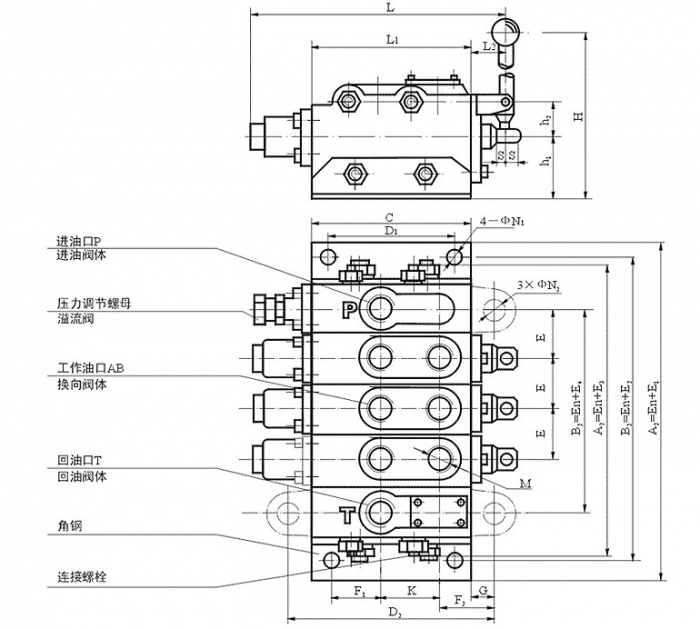

Zs3—L10、ZS3—L15 外形安裝連接尺寸

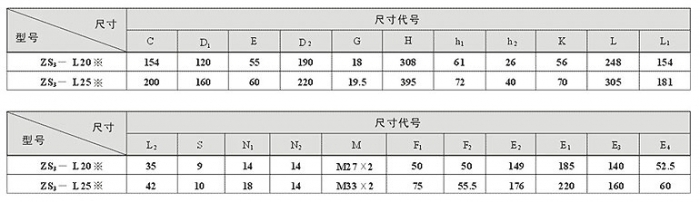

Zs3—L20 、ZS3—L25 外形安裝連接尺寸
注：特殊定貨時請用戶提供以下技術參數
1.多路閥壓力，流量
2.多路閥連數，各連機能，型式及定復位方式
